Cabezal de escaneo láser de fibra

Cabezal de escaneo láser de fibra

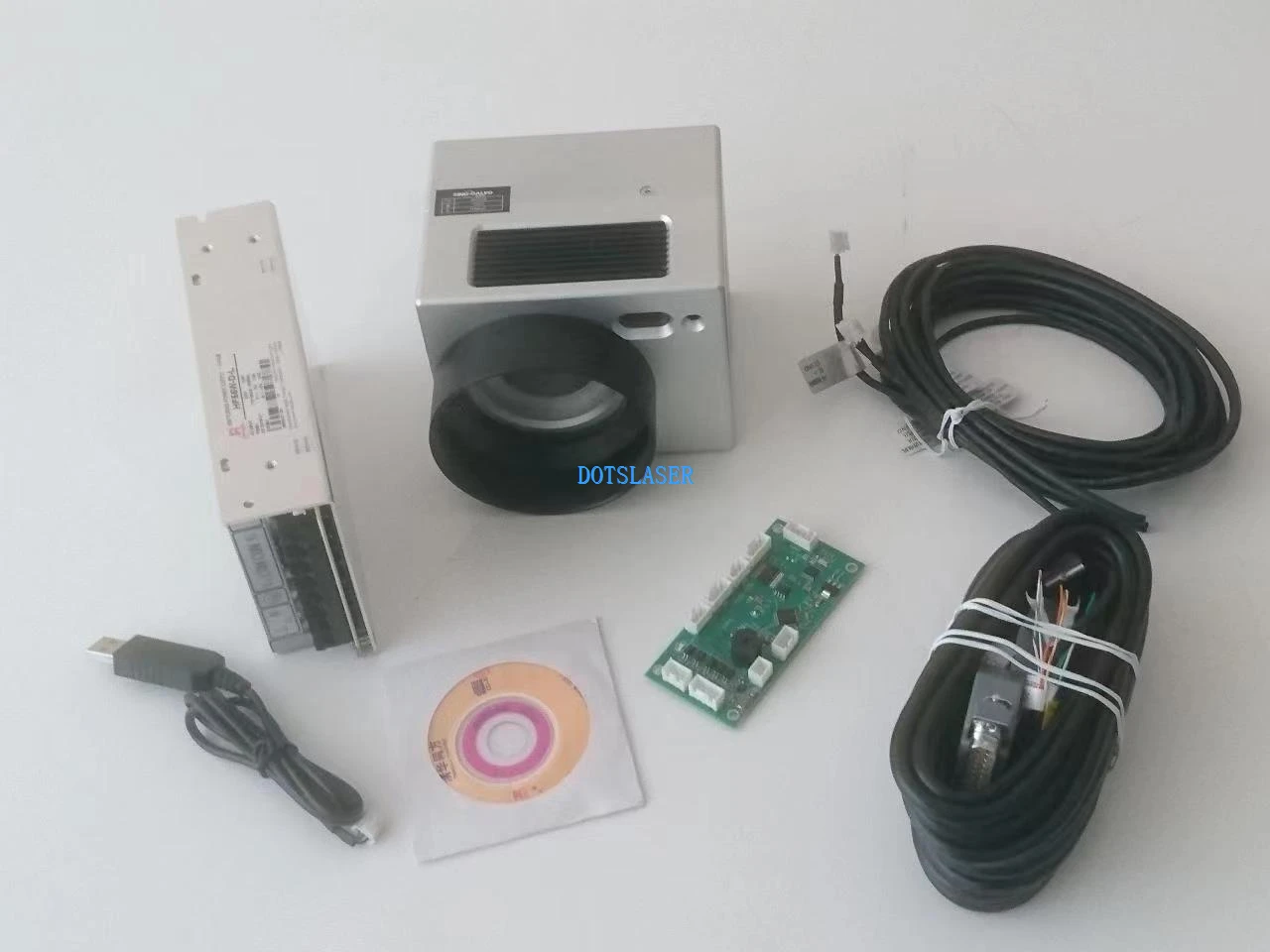

Cabezal de escaneo láser de fibra, también conocido como escáner galvo o escáner galvanómetro. Es el encargado de dirigir con precisión el haz láser sobre el material que se va a grabar moviendo rápidamente los espejos. Estos escáneres están diseñados para trabajar específicamente con láseres de fibra, que se utilizan comúnmente para marcar y grabar metales, cerámicas y algunos plásticos.

Este cabezal de escaneo láser de fibra tiene buena estabilidad de funcionamiento, alta precisión de posicionamiento, velocidad de marcado rápida, fuerte capacidad antiinterferencias y el rendimiento general del cabezal de escaneo ha alcanzado el nivel líder internacional en este campo. Presenta baja desviación, alta precisión de posicionamiento y operación confiable y estable con excelente rendimiento general. Puede elegir lentes de diferentes longitudes de onda y niveles de potencia.

Características del producto

■ El cabezal de escaneo láser de fibra adopta sensores fotoeléctricos importados de Estados Unidos y posee los derechos de propiedad intelectual patentados.

■ Sensor fotoeléctrico diferencial para detección precisa de la posición del rotor del motor, buena linealidad, menor deriva, alta resolución y posicionamiento repetido.

■ Diseño de carga preciso para espejos de 22 mm, alta precisión del ensamblaje del motor, estructura razonable, coeficiente de fricción estática muy pequeño y desplazamiento cero, todo ello garantiza las mejores características dinámicas para todo el sistema.

■ Las unidades con capacidad de detección avanzada de posición y velocidad mejoraron enormemente el rendimiento de respuesta dinámica y la velocidad de escaneo de todo el sistema.

■ El diseño de protección contra sobrecarga, sobrecorriente y conexión inversa hace que el funcionamiento del sistema sea más confiable.

■ Todo el sistema adoptó el diseño de optimización de la compatibilidad electromagnética, con una alta relación señal-ruido y una fuerte capacidad antiinterferencia.

■ Este sistema de escáner resolvió los problemas comunes de deriva de temperatura del motor, interferencia de señal y deriva de cero, etc.

Parámetros técnicos

Los cabezales de escaneo láser de fibra constan de los siguientes componentes principales

 Motores galvanométricos:Estos motores controlan la posición de los espejos convirtiendo señales eléctricas en movimiento mecánico. Los motores galvanométricos de alta calidad garantizan movimientos rápidos y precisos, lo que da como resultado velocidades de grabado más rápidas y una mayor precisión.



 Espejos:Los espejos del cabezal de escaneo son los encargados de reflejar y dirigir el haz láser sobre el material. Estos espejos suelen estar fabricados con un material muy reflectante y duradero, capaz de soportar los altos niveles de energía asociados a los láseres de fibra.



 Lente:La lente dentro del cabezal de escaneo es responsable de enfocar el haz láser sobre el material con el tamaño de punto y la densidad de energía óptimos. Esto permite realizar marcas o grabados limpios y precisos en el material.



 Electrónica de control:La electrónica de control gestiona la comunicación entre el escáner galvo y otros componentes del sistema de marcado láser, como la fuente láser y el software de control.



    Al seleccionar un cabezal de escaneo láser de fibra, es esencial tener en cuenta factores como la velocidad de escaneo, la precisión y el tamaño de la apertura en función de los requisitos específicos de su proyecto. Además, la compatibilidad con su sistema láser y el software de control también es importante para un funcionamiento sin problemas. Por último, siempre es una buena idea elegir una marca de buena reputación para garantizar la calidad y la fiabilidad.
