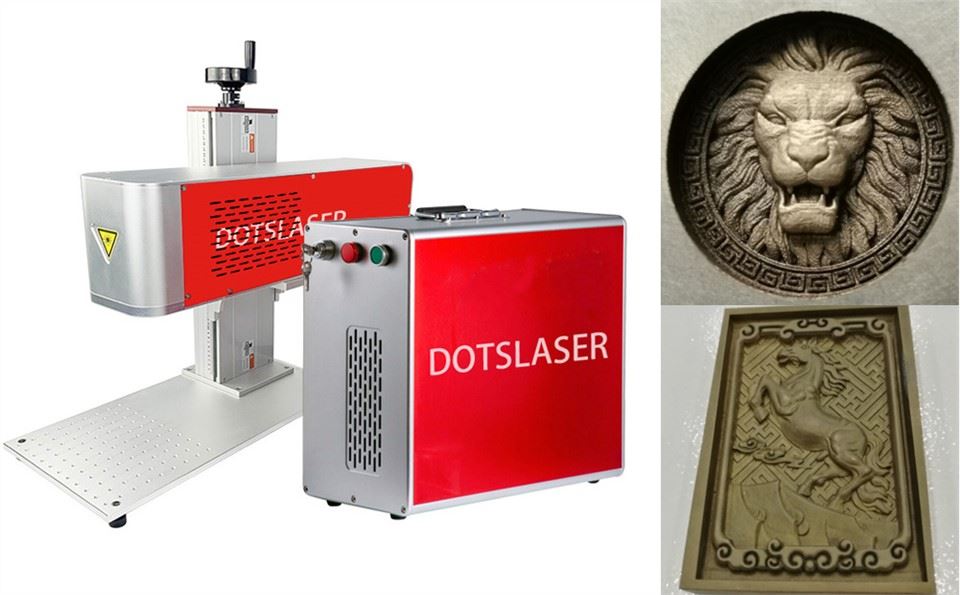

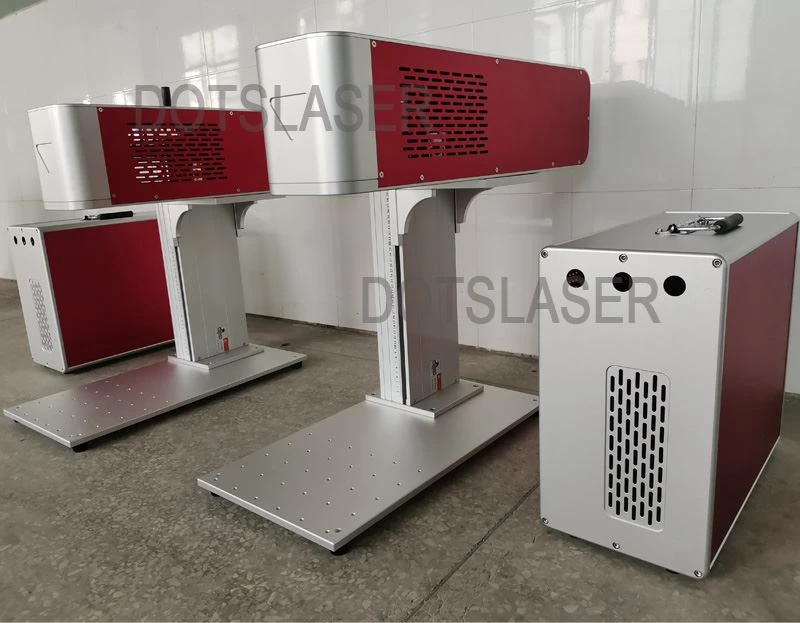

Marcador láser de superficie curva 3D

Marcador láser de superficie curva 3D

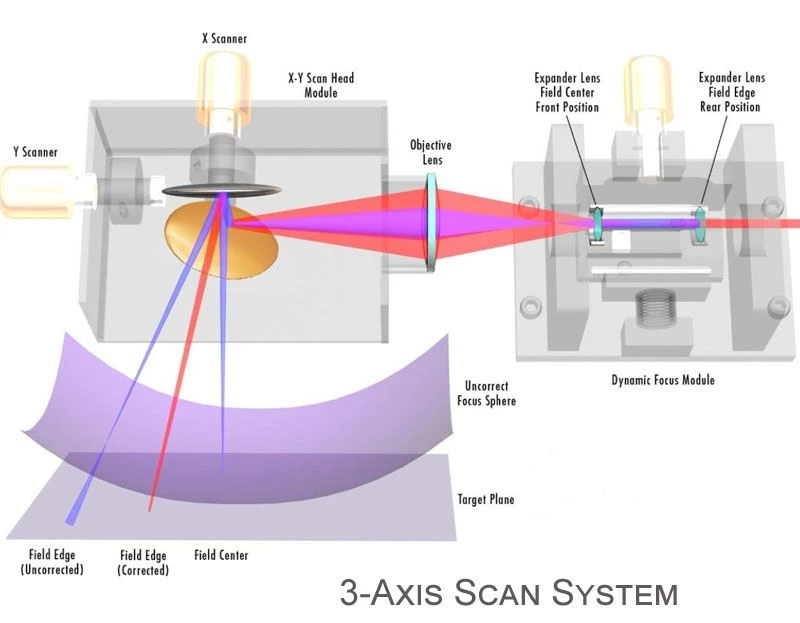

El marcador láser de superficie curva 3D es un método de procesamiento especial en objetos de superficie irregular. En comparación con el marcado láser 2D, el marcado 3D ha mejorado mucho en tecnología, está controlado por 3- ejes dentro del cabezal de escaneo, incluidos el eje X, el eje Y, el eje Z, los 3 ejes se mueven a una velocidad súper rápida en el trabajo, el eje Z controla la distancia de enfoque automáticamente moviéndose hacia adelante y hacia atrás para mantener la distancia de enfoque igual en diferentes áreas de los objetos.

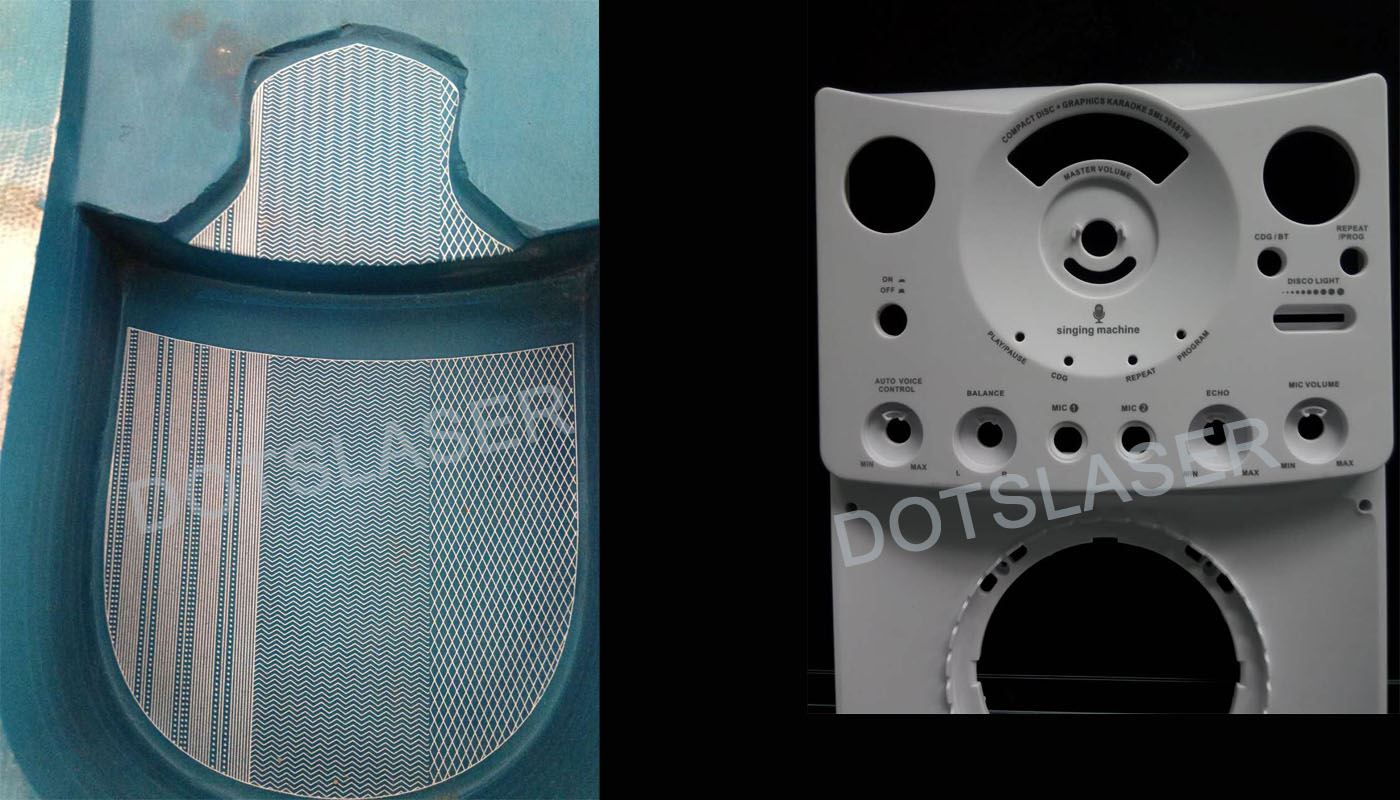

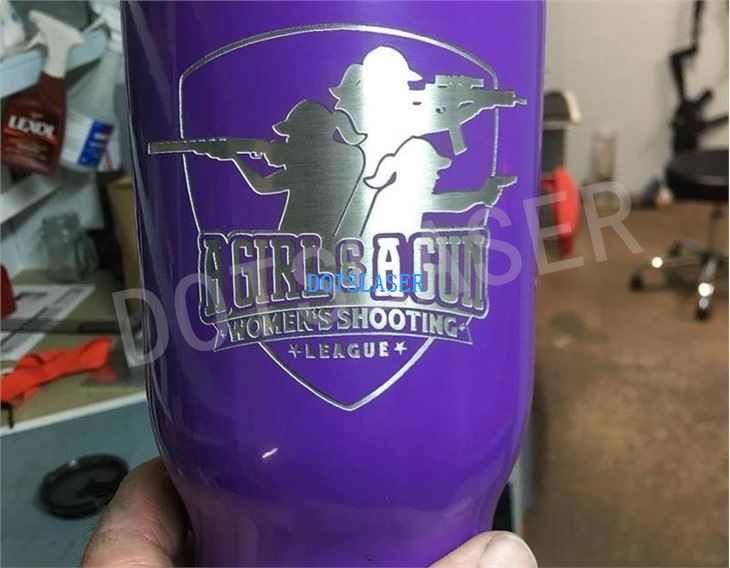

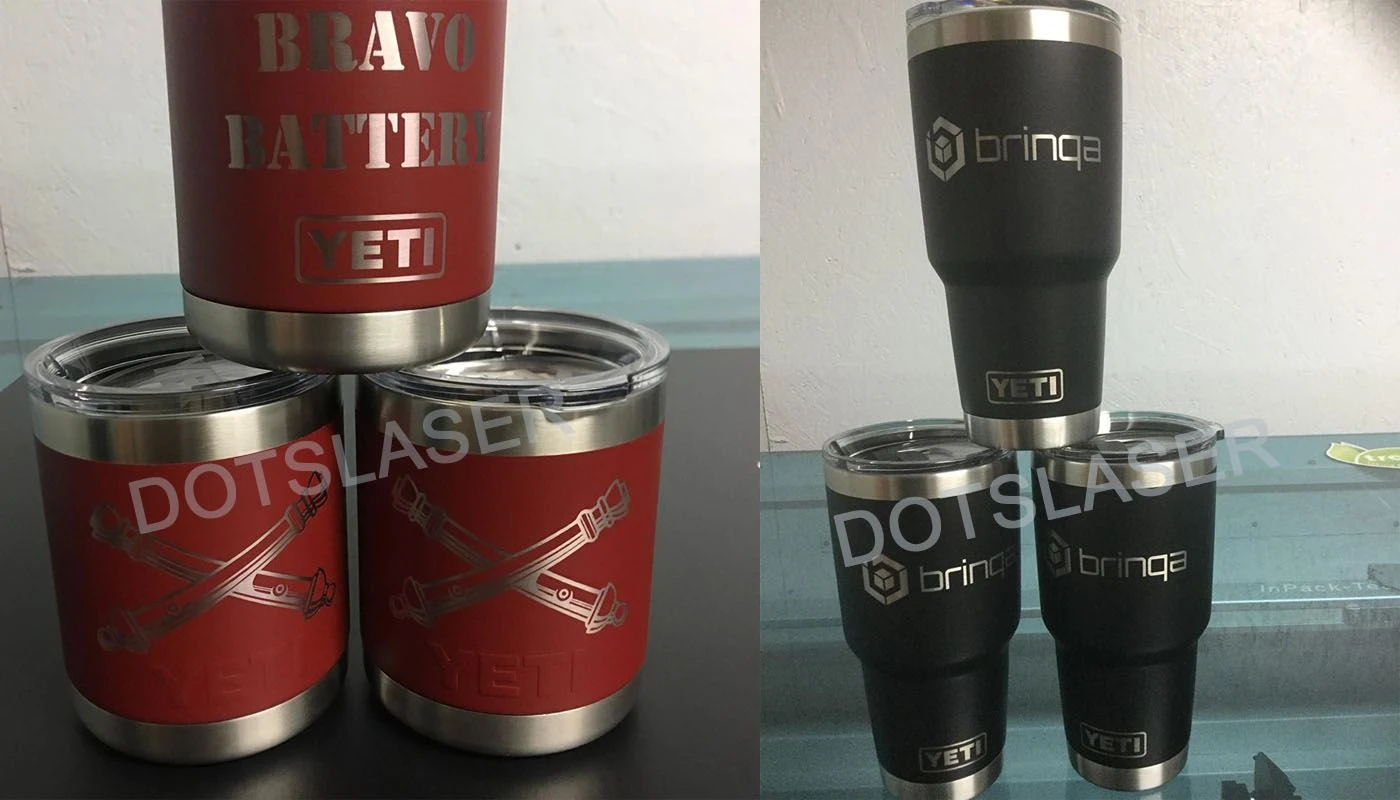

La máquina de marcado láser curva 3D puede realizar un marcado más perfecto en objetos irregulares sin desenfocar el procesamiento, incluso para superficies complejas. Puede realizar varios métodos de marcado de superficies, como superficie inclinada, superficie alta y baja, superficie cilíndrica, superficie cónica, superficie esférica y superficie extruida. Elimina el ajuste manual del enfoque, la alineación y otros procesos complejos. A través del sistema de control de tres ejes, se pueden ajustar diferentes ángulos y alturas para cumplir con los requisitos de un marcado perfecto.

Industrias aplicables

Automotriz, aeroespacial, electrónica, dispositivos médicos, productos de consumo y más, lo que permite un marcado eficiente y preciso en componentes como cilindros, tubos, esferas o artículos con formas irregulares.

Parámetros técnicos

Mostrar detalles





La máquina de marcado láser de enfoque dinámico 3D tiene las siguientes ventajas que la máquina de marcado láser 2D no tiene:

1.  La distancia focal se puede ajustar dinámicamente para el marcado 3D.

   El marcado 3D puede cambiar de forma automática y rápida la distancia focal y la posición del haz láser, por lo que puede marcar sobre objetos curvos, algo que es imposible con el marcado 2D. El marcado 3D puede completar cualquier marcado de superficie dentro del rango de proyección del haz a la vez, lo que puede mejorar enormemente la eficiencia de procesamiento. La forma de la superficie de muchos productos industriales no es plana y el marcado 2D es realmente impotente, pero el marcado 3D es fácil de lograr.

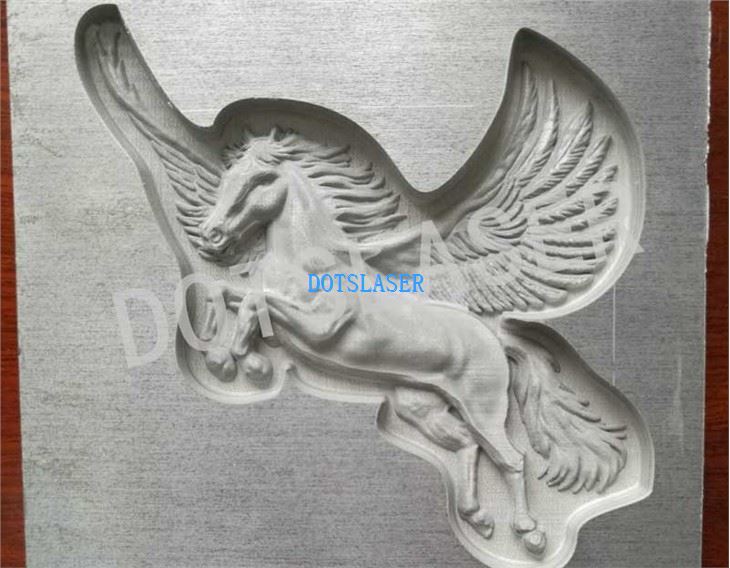

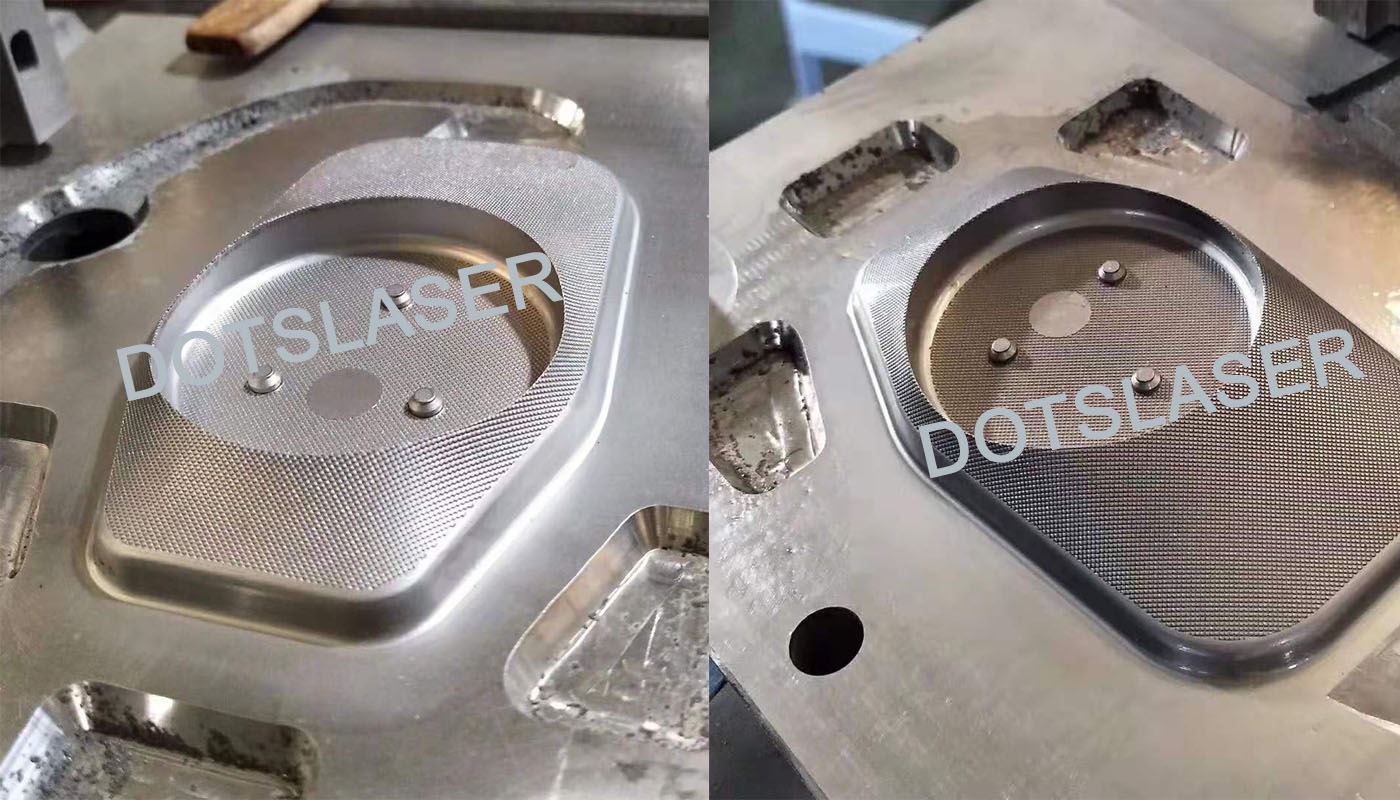

2.   Es más adecuado para grabados profundos.

   Las máquinas de marcado 2D convencionales tienen grandes defectos en el grabado profundo en la superficie de los objetos. Durante el proceso de grabado, a medida que el foco del láser se mueve hacia arriba, la energía del láser en la superficie del objeto disminuirá gradualmente. Después de un tiempo, el haz láser se encuentra en un estado desenfocado, lo que afecta gravemente el efecto y la eficiencia del grabado profundo.



    Para el método de grabado profundo tradicional, la mesa elevadora se moverá a una altura adecuada durante el procesamiento para garantizar que la distancia focal esté en un estado adecuado. El procesamiento de grabado profundo 3D no tiene estos problemas, por lo que puede garantizar el efecto y mejorar la eficiencia, al tiempo que ahorra el costo de la mesa elevadora eléctrica.

3.

4.  Área de procesamiento más amplia y haz láser más fino.

   El marcado 3D se divide en modos de enfoque frontal y enfoque posterior. Utilice el modo de enfoque frontal para lograr un rango de marcado más amplio. Por lo general, se utilizan lentes de deflexión de eje X e Y más grandes para hacer que el punto láser incidente sea más grande, a fin de obtener un punto enfocado más pequeño, y la densidad de energía será mayor, a fin de satisfacer las necesidades de procesamiento de área más grande.

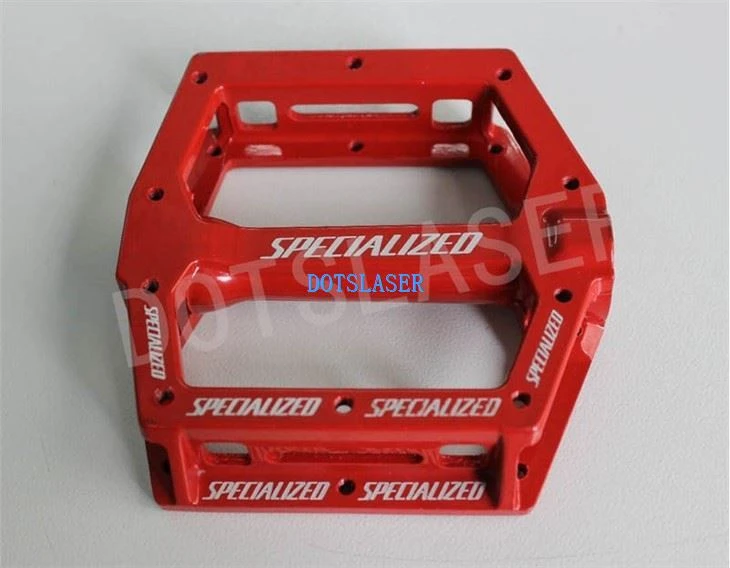

5.  Es posible realizar marcados en blanco y negro e incluso multicolor en el mismo plano, con efectos más ricos.

   Las superficies ennegrecidas, como el aluminio anodizado, suelen marcarse con cierto desenfoque mediante pulsos de mayor frecuencia de la energía adecuada. La distancia de desenfoque afecta significativamente la distribución de energía y el efecto de color del láser sobre la superficie del material. Para los usuarios generales de marcado 2D, incluso si no se requieren funciones avanzadas como el marcado de superficies, la máquina de marcado 3D también puede realizar el procesamiento de planos con efectos de múltiples grises y multicolores.

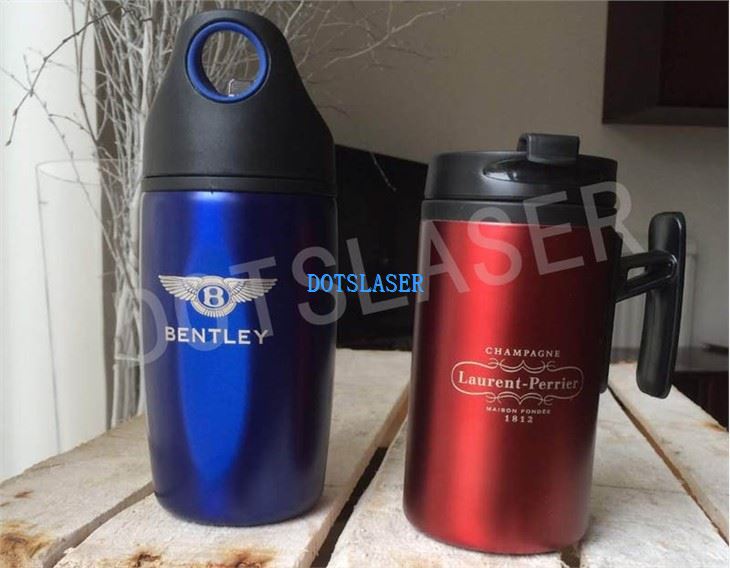

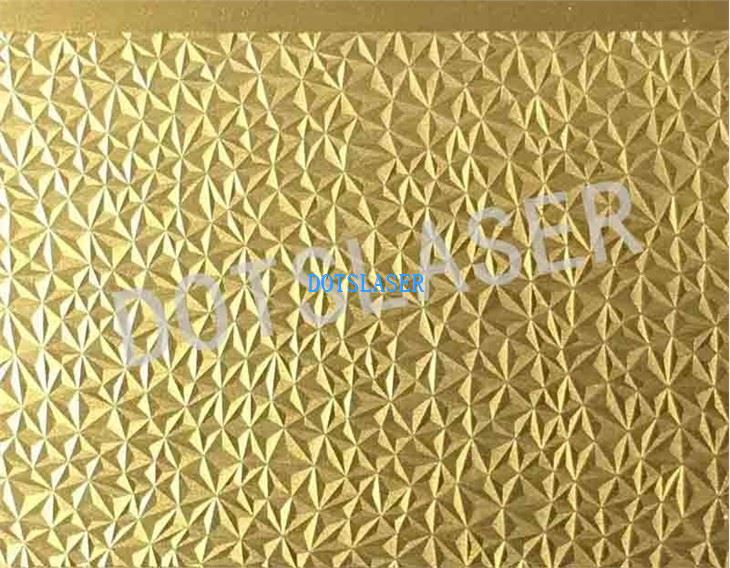

Muestra de muestra









Envío y embalaje
