Máquinas de marcado láser de fibra con enfoque automático
2. Buena calidad del haz.
3. Fácil de operar
4. Amplia aplicación
5. Larga vida útil

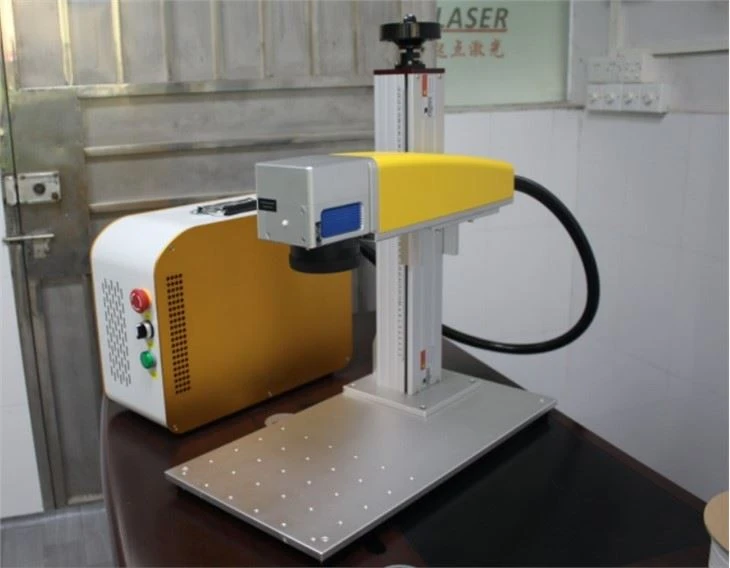

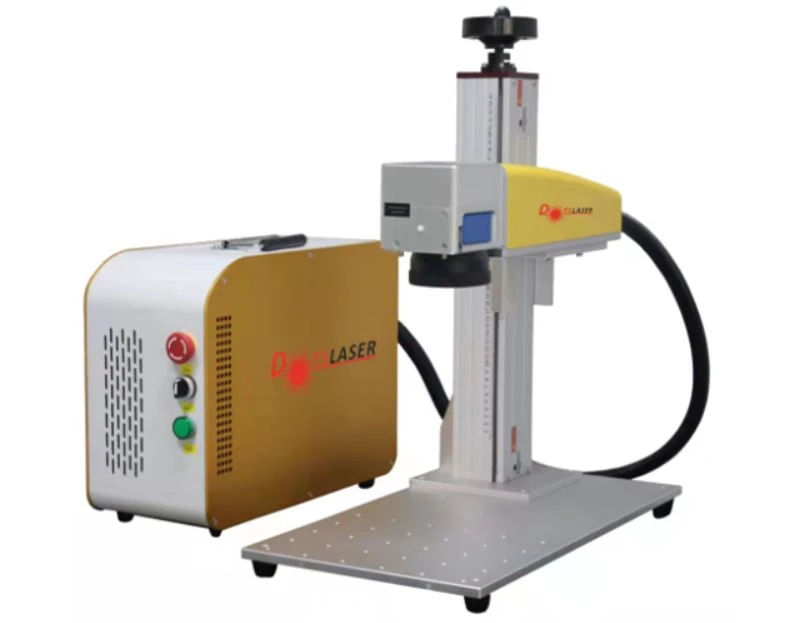

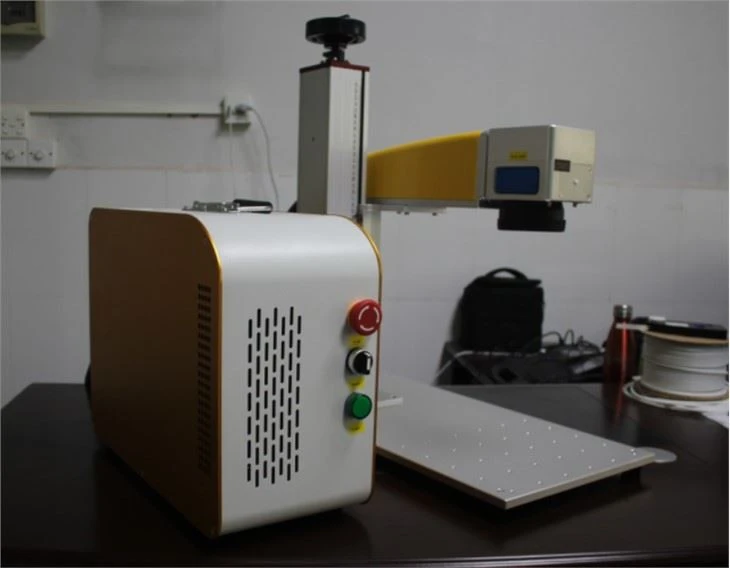

Máquina de marcado láser de fibra con enfoque automático
Descripción de productos
Las máquinas de marcado láser de fibra con enfoque automático utilizan láser de fibra para generar láser y luego realizan la función de marcado a través del sistema de galvanómetro de escaneo de alta velocidad. La máquina de marcado láser de fibra óptica tiene una alta eficiencia de conversión electroóptica, adopta el método de enfriamiento por aire, toda la máquina es pequeña y exquisita, la calidad del haz de salida es buena y la confiabilidad es alta. Puede grabar materiales metálicos y algunos materiales no metálicos, y se utiliza principalmente en campos que requieren alta profundidad, suavidad y finura.
Rendimiento y características
Excelente calidad de marcado de la fuente de luz:En comparación con el marcado láser de estado sólido tradicional, el volumen es menor y el diámetro del punto focal es inferior a 20 um. El ángulo de divergencia es solo 1/4 del de los láseres bombeados por diodos, lo que resulta especialmente adecuado para el marcado de precisión.
Bajo costo de uso:La eficiencia de conversión electroóptica es tan alta como 30%, y el consumo de energía de toda la máquina es de 600 W. Es una máquina de marcado láser de 1/10 y 1/3 de marcado láser bombeado por lámpara, lo que ahorra un gran consumo.
Libre de mantenimiento y de larga duración:La tubería secundaria se utiliza como fuente de bombeo y, gracias al diseño de trayectoria óptica completamente cerrada, el tiempo promedio de trabajo sin problemas supera las 30,000 horas.
Velocidad de procesamiento rápida:La velocidad de procesamiento es 5-10 veces la de la máquina de marcado láser tradicional.
Ligero y de pequeño tamaño:La tasa de utilización es pequeña y es conveniente ajustar la posición de trabajo en el sitio de producción.
Enfoque automático:Esta es una nueva tecnología avanzada que facilita la operación y ahorra tiempo de trabajo.
La máquina de grabado láser de fibra con enfoque automático se utiliza ampliamente para el marcado de gráficos y texto en diversas industrias.incluido chips de circuitos integrados moldes microelectrónica componentes de computadora, Rodamientos industriales relojes productos electrónicos y de comunicación componentes aeroespaciales Varias piezas de automoción Electrodomésticos herramientas de hardware moldes alambres y cables embalaje de alimentos joyas Equipo médico Tabaco y aplicaciones militares.Es adecuado para operaciones de líneas de producción de gran volumen.
Parámetro
| Modelo | DS-LM20/DS-LM30/DS-LM50/DS-LM60/DS-LM80/DS-LM100 |
| Fuerza | 20W/30W/50W/60W/80W/100W |
| Tasa de repetición | 1 ~ 100 kHz; 1 ~ 600 kHz; 1 ~ 2000 kHz; 1 ~ 4000 kHz |
| Área de trabajo | 70 x 70 mm ~ 300 x 300 mm |
| Profundidad de grabado | Menor o igual a 1 mm |
| Velocidad de marcado | Menor o igual a 12,000mm |
| Ancho de línea | 0,01 mm |
| Min.caracter | 0,4 mm |
| Precisión de repetición | 0.002 mm |
| Fuente de alimentación | 220 ± 5 % V CA/50 Hz/5 A |
| Potencia nominal | 600W-1500W |
| Tamaño de la máquina | 450x220x380mm, 620x95x150mm |
Detalles del producto
Láser MAX PHOTONICS
Los sistemas láser de MAXPHOTONICS incluyen el láser de fibra de pulsos Q-switched Sound-to-Light, que se basa en una configuración de oscilador maestro Q-switched y amplificador de fibra de alta potencia (MOPA). Ofrece varios modelos de potencia que van desde 5 W a 70 W, con una potencia máxima de hasta 7 kW.
Galvanómetro digital de 1064 nm
El sistema de escaneo óptico tiene las características de alta velocidad, baja deriva, alta precisión posicional y operación confiable y estable, y su desempeño integral ha alcanzado el nivel líder en China, que es principalmente aplicable al marcado de vuelo en línea y de alta velocidad de fibra, YAG y otros láseres.
Lente
El diámetro del punto focal es proporcional a la longitud focal. Esto significa que cuando el área de escaneo de la lente de campo óptico alcanza un cierto nivel, el diámetro del punto obtenido es muy grande, es decir, la densidad de potencia del láser cae muy rápidamente (la densidad de potencia es inversamente proporcional a la segunda potencia del diámetro del punto), lo que favorece el procesamiento. Mientras que las lentes de enfoque generales brindan un punto focalizado en un solo punto, brindan un punto focalizado en muchos puntos en un campo de escaneo o pieza de trabajo.
Software de control Ezcad
Soporte multilingüe: chino, inglés, coreano, japonés, francés y alemán integrados. Puede traducirlos usted mismo según el paquete de idiomas, fácil localización.

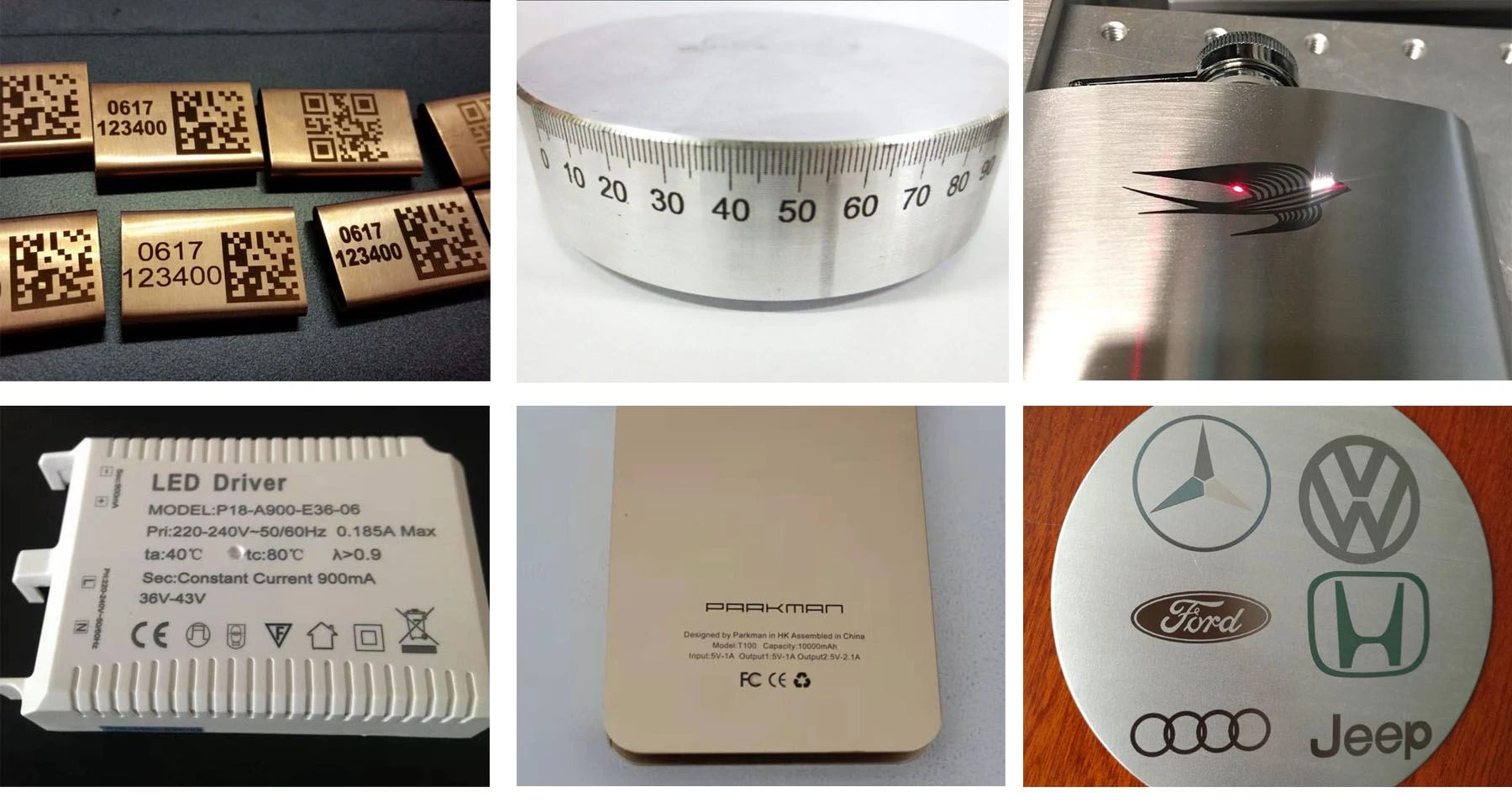

Muestras
Envío y embalaje
