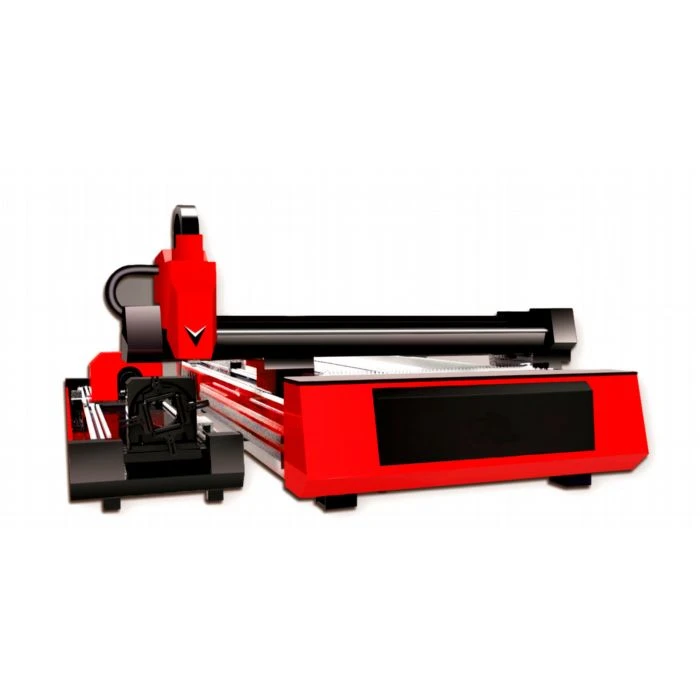

El sistema de la máquina de corte por láser generalmente consiste en un generador láser, un componente de transmisión de haz (externo), un banco de trabajo (máquina herramienta), un gabinete de control numérico de microcomputadora, un refrigerador y una computadora (hardware y software).
1) La parte principal de la máquina herramienta: la parte de la máquina de la máquina de corte por láser, la parte mecánica que realiza el movimiento de los ejes X, Y y Z, incluida la plataforma de trabajo de corte. Se utiliza para colocar la pieza de trabajo a cortar y puede moverla correctamente y con precisión de acuerdo con el programa de control, generalmente accionado por un servomotor.
2) Generador láser: un dispositivo que genera una fuente de luz láser. Para el corte por láser, excepto en algunas ocasiones en las que se utilizan láseres de estado sólido YAG, la mayoría de ellos utilizan láseres de gas CO2 con una mayor eficiencia de conversión eléctrica-óptica y una mayor potencia de salida. Debido a que el corte por láser requiere una alta calidad de haz, no todos los láseres se pueden usar para cortar. El modo Gaussian es adecuado para menos de 1500W, láseres de dióxido de carbono de modo de bajo orden 100W-3000W y multimodo por encima de 3000W.
3) Ruta óptica exterior: espejo refractivo, utilizado para guiar el láser en la dirección requerida. Para evitar que la trayectoria del haz funcione mal, todos los espejos deben estar protegidos por una cubierta protectora, y se debe introducir un gas protector de presión positiva limpia para proteger la lente de la contaminación. Un conjunto de lentes con buen rendimiento enfocará un haz sin ángulo de divergencia en un lugar infinitamente pequeño. Generalmente, se utiliza una lente con una distancia focal de 5.0 pulgadas. La lente de 7.5 pulgadas solo se usa para materiales gruesos >12 mm.
4) Sistema de control numérico: controle la máquina herramienta para realizar el movimiento de los ejes X, Y, Z y también controle la potencia de salida del láser.
5) Fuente de alimentación regulada: conectada entre el láser, la máquina herramienta CNC y el sistema de fuente de alimentación. Principalmente desempeñan un papel en la prevención de interferencias de redes eléctricas externas.
6) Cabezal de corte: Incluye principalmente partes como cavidad, soporte de lente de enfoque, lente de enfoque, sensor capacitivo y boquilla de gas auxiliar. El dispositivo de accionamiento del cabezal de corte se utiliza para impulsar el cabezal de corte para que se mueva a lo largo del eje Z de acuerdo con el programa, y está compuesto por un servomotor y un tornillo o engranaje y otras partes de la transmisión.
7) Mesa de operaciones: utilizada para controlar el proceso de trabajo de todo el dispositivo de corte.
8) Enfriador de agua: utilizado para enfriar el generador láser. Un láser es un dispositivo que convierte la energía eléctrica en energía lumínicos. Por ejemplo, la tasa de conversión de un láser de gas CO2 es generalmente del 20%, y la energía restante se convierte en calor. El agua de enfriamiento elimina el exceso de calor para mantener el generador láser funcionando normalmente. El enfriador también enfría el reflector externo de trayectoria de luz y el espejo de enfoque de la máquina herramienta para garantizar una calidad de transmisión de haz estable y evitar eficazmente que la lente se deforme o se rompa debido a una temperatura excesiva.
9) Cilindros de gas: Incluyendo cilindros de gas medios de trabajo de la máquina de corte por láser y cilindros de gas auxiliares, utilizados para complementar el gas industrial para la oscilación del láser y suministrar gas auxiliar para el cabezal de corte.
10) Compresor de aire, tanque de almacenamiento de aire: proporcionar y almacenar aire comprimido.
11) Secador de enfriamiento de aire, filtro: se utiliza para suministrar aire limpio y seco al generador láser y la trayectoria del haz para mantener la trayectoria y el reflector funcionando normalmente.
12) Colector de polvo de ventilación: extrae el humo y el polvo generados durante el procesamiento y realiza un tratamiento de filtrado, de modo que la descarga de gases de escape cumpla con los estándares de protección ambiental.
13) Máquina de descarga de escoria: retire las sobras y restos generados durante el procesamiento.
