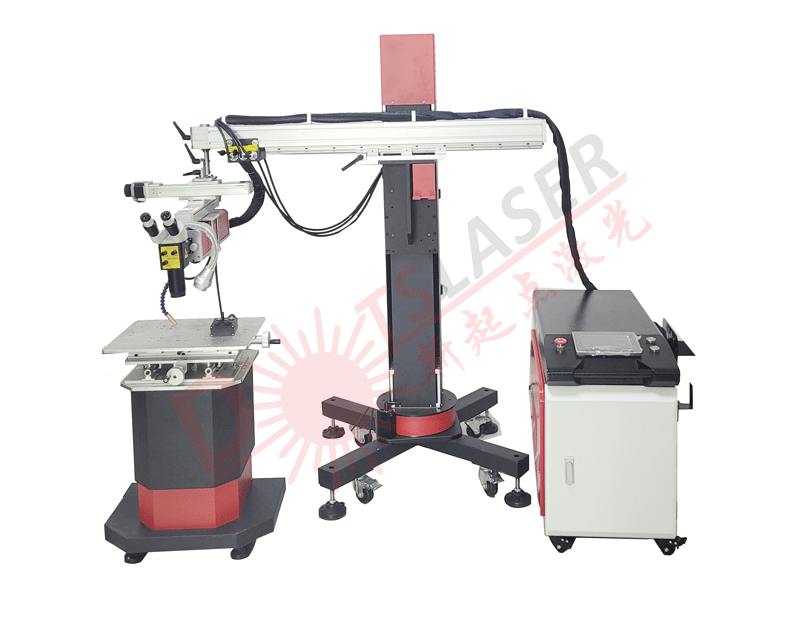

Máquina de soldadura láser de fibra de molde

La máquina de soldadura láser de fibra de molde es el equipo de soldadura avanzado actual. Es un equipo láser de soldadura especial diseñado especialmente para la industria del molde. Se utiliza para reparar moldes de precisión y reparar errores causados por la fabricación de productos.

Envíeconsulta

Introducción del producto

Máquina de soldadura láser de fibra de molde

Descripción de productos

La máquina de soldadura láser de fibra para moldes es un producto revolucionario en el campo de la tecnología de soldadura. Utiliza tecnología láser avanzada para proporcionar soldadura de alta calidad y precisión para varios moldes. La máquina de soldadura láser de fibra de molde es el equipo de soldadura avanzado actual. Es un equipo láser de soldadura especial diseñado especialmente para la industria del molde. Se utiliza para reparar moldes de precisión y reparar errores causados por la fabricación del producto. Con su estructura compacta y su interfaz fácil de usar, es una herramienta versátil para soldar diferentes materiales como acero inoxidable, aluminio y latón.

Ventajas de la máquina de soldadura láser de fibra de molde

1. Después de que el láser pasa a través de la fibra óptica, el punto se vuelve más uniforme y estable, lo que mejora la calidad de la soldadura. Después de enfocar el rayo láser, un pequeño punto de luz tiene una alta densidad de potencia y se puede colocar con precisión. Está especialmente optimizado para la reparación de moldes, con mayor pertinencia y mejor efecto.

2.Adoptar un avanzado sistema de sombreado automático elimina la estimulación del láser en los ojos del personal mientras trabaja.

3.Sistema de cámara CCD con microscopio y eje X móvil para soldadura en posición alta.

4. El brazo tridimensional puede ayudarle a resolver el problema de la reparación de moldes grandes sin mover el molde, y el joystick controla el movimiento de la etapa de traslación (etapa de traslación automática de 200 mm × 300 mm). Es fácil realizar la reparación con láser de moldes grandes y súper grandes con herramientas afiladas, larga vida útil y alta precisión;

5. Marcado de alta precisión, rápido, profundidad de grabado controlable.

6.La mesa de trabajo puede ser motorizada o manual.

7.El tamaño del punto se ha ajustado específicamente de forma independiente.

Aplicaciones

La máquina de soldadura láser de fibra de molde se utiliza en diversos productos digitales electrónicos 3C, teléfonos móviles, juguetes, automóviles, motocicletas y otras industrias de fabricación y moldeado de moldes.

El uso de alambre de soldadura láser para reparar el molde puede reutilizar el molde usado nuevamente, lo que ahorra en gran medida el costo de producción del molde y mejora la eficiencia del trabajo.

La tecnología de la máquina de soldadura láser de fibra de molde también se puede aplicar para modificar y componer el diseño de producción o el tamaño del molde, acortar el ciclo de producción y el tiempo de desarrollo del producto del molde.

Es adecuado para reparar y soldar dispositivos mecánicos de precisión, soldar diversas piezas estructurales metálicas y joyas de oro y plata.

Parámetros

NO.	Nombre	Máquina de soldadura láser de moldes
1	modelo de maquina	DS-1500
2	potencia del láser	1500W
3	Longitud de onda del láser	1080±10nm
4	Ancho de pulso	1-100ms
5	Frecuencia láser	1-1000Hz
6	Rango ajustable del tamaño del punto	0.3-2mm
7	Sistema de refrigeración	Refrigeración por agua
8	Viaje de mesa de trabajo	200x300mm
9	Consumo de energía nominal	7kW
10	modelo láser	CW
11	Rango de potencia	0-100%
12	Sistema de observación	Microscopio (giratorio 360 grados) o pantalla
13	Gas protector	Argón
14	Longitud del cable de fibra	8m
15	Fuente de alimentación	Estándar trifásico 220v ± 5% /50Hz/20A;
16	Método de enfriamiento	Refrigeración por agua (temperatura dual y control dual)
17	potencia nominal	5,6 kilovatios
18	Profundidad de soldadura	Menor o igual a 3,0 mm (depende del material)
19	Diámetro del núcleo de fibra	50 μm
20	Fuente de alimentación	Fuente de alimentación

tecnologías clave del producto

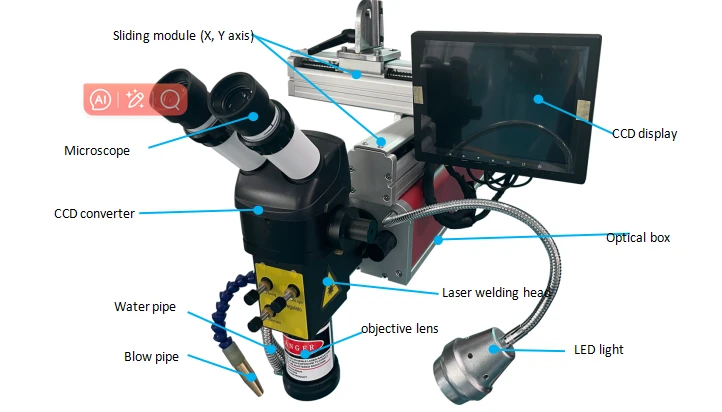

product-722-412

01.

Microscopio: ventana de observación de alta definición, productos de soldadura de alta precisión.

lente objetivo: enfoque láser.

Cabezal de soldadura láser: componente de conversión láser, ajusta la posición de la luz láser.

soplete: puerto de salida de gas protector.

Módulo deslizante: conduce el cabezal láser para avanzar, retroceder, izquierda y derecha (eléctrico).

luz LED:Fuente de luz para microscopio.

Caja óptica:Colocación de cables de fibra óptica y otros cables de alimentación.

Tubería de agua:Sistema objetivo de circulación de agua fría.

convertidor CCD:Conversión de visualización de pantalla CCD.

pantalla CCD:Ventana de visualización de soldadura.

02.

La máquina de soldadura láser de fibra para moldes está construida con un generador láser avanzado que es altamente eficiente y ahorra energía. Consume menos energía y proporciona resultados de soldadura consistentes y estables. También tiene un bajo costo de mantenimiento en comparación con las máquinas de soldar tradicionales, lo que le permite ahorrar tiempo y dinero a largo plazo.

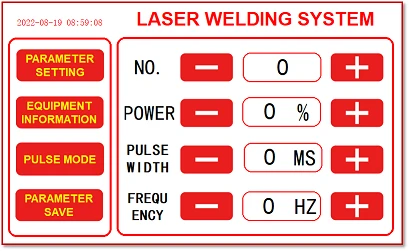

Operaciones del panel de control

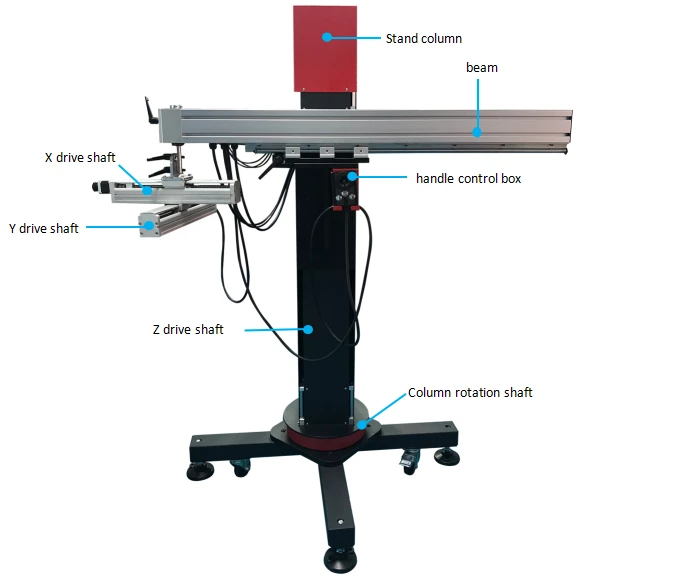

Diagrama de estructura general

Garantía y posventa

a. Garantía

Un año para la fuente láser, un año para otros accesorios, como el cabezal galvo, la lente, el tablero de control, la fuente de alimentación y los consumibles, como el teclado y el mouse, no están en garantía.

DOTSLASER se compromete a mantener los productos producidos y enviados de acuerdo con un contrato formal y garantiza que cada máquina reparada funcionará bien si se usa correctamente.

DOTSLASER tiene el derecho de reparar o reemplazar un producto en período de garantía si tiene un problema material o técnico. Cobraremos por el mantenimiento en circunstancias normales. Será gratuito si la máquina tiene problemas especiales.

b. Alcance de la garantía

DOTSLASER no proporcionará servicio de garantía gratuito en los siguientes casos: el producto o las piezas están dañados debido a modificación, desmantelamiento o mejora sin permiso; el producto o las piezas están dañados debido a una emergencia o negligencia; el producto o las piezas están dañados debido a la falta de conservación... clientes Tiene la responsabilidad de aprender las instrucciones de la guía del usuario y operar la máquina correctamente. Los daños resultantes de un funcionamiento anormal no recibirán servicios de garantía. Los accesorios no están en garantía.

Los clientes deben realizar una solicitud por escrito en 30 días tan pronto como encuentren un problema que esté dentro del rango de garantía, ningún tercero debe participar en el proceso de mantenimiento y los productos o piezas que no sean producidos por DOTSLASER tampoco deben incluirse.

do. Soporte Técnico y Mantenimiento de Productos

Póngase en contacto con el ingeniero de Dotslaser cualquier problema que surja durante el uso y solucione el problema bajo la dirección del ingeniero.

Todos los productos en espera de reparación o reemplazo deben colocarse en los casos que DOTSLASER disponga, de lo contrario DOTSLASER cobrará los daños que pueda causar.

Cuando los clientes reciban los productos DOTSLASER, verifique si el producto está dañado y si los accesorios están completos o no.

DOTSLASER sigue desarrollando nuevos productos, la información y los parámetros de este archivo pueden cambiar. Todos los parámetros técnicos están sujetos al contrato.

Las cláusulas de garantía y posventa anteriores son solo de referencia y están sujetas al contraste formal.

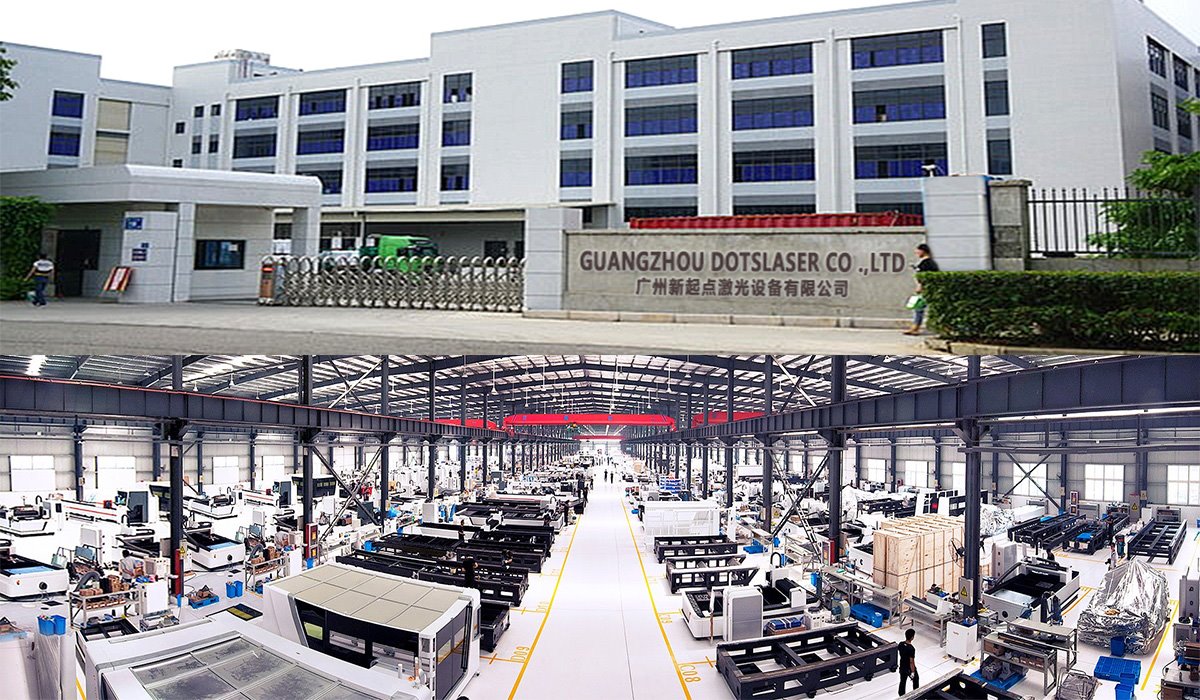

Fábrica
